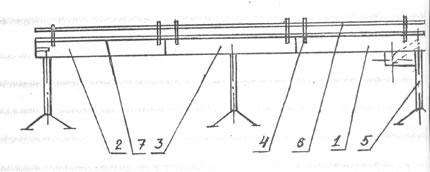

Однорядный пластинчатый конвейер                                                АК-0552                                      Список главных узлов                                     1. Приводная секция                                     2. Натяжная секция                                     3. Промежуточная секция                                     4. Стойка направляющих                                     5. Стойка транспортёра                                     6. Направляющие                                     7. Пластинчатая транспортёрная лента

1. Применение.

конвейер предназначен для горизонтального перемещения бутылок, жестяных и стеклянных банок к месту назначения. Конвейер обеспечивает ритмичную подачу упаковок к оборудованию и от него.

2. Описание устройства.

Каждый конвейер состоит из приводной и натяжной секций (как минимум), а также прямых сегментов длиной до 2 метров. Прямые сегменты могут входить в состав конвейера в любом количестве. однако общая длина не может превышать 20 м.

Приводная секция состоит из корпуса, направляющей цепи, ноги, моторедуктора и вариатора скорости с электродвигателем мощностью от 0,37 до 0,55 кВт, который посредством цепной передачи приводит в движение пластинчатую транспортёрную ленту.

Натяжная секция состоит из натяжного устройства и корпуса с ведомым колесом.

Промежуточная секция изготовлены из листовой стали, и содержат пластмассовую направляющую транспортёрной ленты, ролики, подпирающие возвращающуюся ленту.

Ко всем сегментам конвейера прикреплены на кронштейнах направляющие бутылок с бесступенчатой регулировкой расстановки от 60 до 100 мм. Высота конвейера, стоящего на ногах. регулируется бесступенчато от 900 до 1100 мм.

3. Описание работы

Стеклянные и полимерные бутылки. а также другая тара транспортируются конвейером при помощи плпстинчатой цепи, передвигающейся по направляющим, изготовленными из пластмассы. Конвейер приводит в движение поворотный стол(поставляется по отдельному договору), установленный в конце линии. Для уменьшения трения между цепью и направляющей, цепь следует смазывать водой с добавкой мыла.

4. Техническая характеристика

5. Техническое обслуживание

           Для безотказной работы конвейера необходимо содержать его в чистоте и эксплуатировать согласно руководству по эксплуатации.
           Необходимо систематически проводить техническое обслуживание электроустановок.
           Периодически проверять заземление конвейера и смонтированных на нём установок.
           Обслуживание передачи ковейера сводится к:
* замене масла после первых 100 часов работы,
* последующим заменам после 1000 часов работы.

Тип применяемого масла:

Во время работы транспортёра температура приводного механизма может достигать 80 C. Желательно на время длительных остановок выключать конвейер.

6. Монтаж конвейера. меры безопасности.

Для монтажа конвейера не требуется специального фундамента, однако конвейер надо установить в горизонтальном положении и в одной линии с совместно работающими машинами. Конвейер должен быть заземлён в соответствии с требованиями ПЭО. Техническое обслуживание, ремонт, переналадку производить только после полного отключения от электрической сети.
