Остальные детали уплотнения поставляются по отдельному заказу

                                            4. Устройство и принцип работы

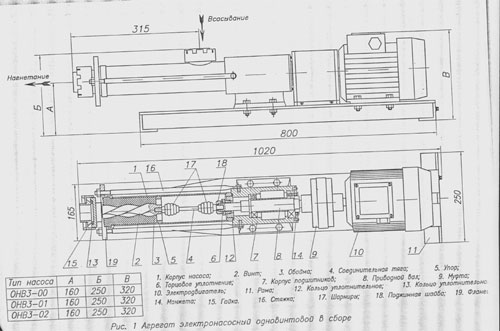

        Работа насоса заключается в перемещении продукта однозаходным винтом по спирали, образуемой свободными полостями двухзаходной обоймы. В корпусе  (Рис. 1) одновинтового насоса установлена обойма 3, которая с одного конца упирается в упор, расположенный на тройнике 5, а с другой стороны поджимается гайкой  15. При затягивании гайки и силовых шпилек происходит уплотнение стыков и более плотное облегание рабочего винта 2 резиновой обоймой 3. Винт совместно с обоймой   составляет винтовую пару, являющуюся рабочим органом насоса. Передача вращения от двигателя к винтовой паре осуществляется через компенсирующую муфту 9 и соединительную шарнирную тягу 4.

Соединительная  тяга     (Рис.  2) состоит из  наконечника  3,  шариков  4, торсиона 5, кольца уплотнительного 6, фиксатора 7 и герметизатора 8.

Герметизация рабочей камеры насоса осуществляется с помощью торцового 6 (рис.1), состоящего из фторопластового кольца 2 (рис.3), втулки с напылением 1, колец 4 и 5, пружины 7, манжеты 6 и уплотнительного кольца 3.

  Все   детали,    соприкасающиеся   с   продуктом,   изготовлены    из    стали  12Х18Н10Т, допущенной для контакта с пищевыми продуктами Минздравом  РФ.  Состав резиновой смеси определяется типом продукта.

                            5. Указания по технике безопасности

5.1.     В эксплуатации агрегат безопасен, так как не имеет открытых вращающихся частей

5.2.     Разбирать агрегат на ходу запрещается.

5.3.     Агрегат должен быть заземлен от болта заземления с шайбой, которые расположены на электродвигателе
