1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ.
Машина этикетировочная полуавтоматическая МЭП-160 с модулем вращения предназначена для нанесения самоклеящихся этикеток на предметы циллиндрической формы в полуавтоматическом режиме: установка и съём предметов производятся вручную, включение привода подачи этикеток осуществляется педалями (возможно включение датчиком предмета), а останов - датчиком этикетки.
Машина соответствует исполнению "У" категории "2" по ГОСТ 15150-69 для работы в районах с умеренным климатом в закрытых нвзрывоопасных помещениях при отсутствии агрессивной среды.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Технические данные машины приведены в табл.1.
| N п/п | Наименование показателей и ед. измерения | Значение |
| 1 | Ширина этикетки максимальная, мм | 160 |
| 2 | Скорость подачи этикетки,м/мин | 5-25 |
| 3 | Диаметр рулона максимальный, мм | 300 |
| 4 | Производительность, этик/час | до 700 |
| 5 | Установленная мощность, кВт | 0,060 |
| 6 | Габаритные размеры, мм: | |
| - длина | 700 | |
| - ширина | 390 | |
| - высота | 300 | |
| 7 | Масса, кг | до 10 |
3. КОМПЛЕКТНОСТЬ ПОСТАВКИ.
В комплект входят:
- машина этикетировочная полуавтоматическая МЭП-160 с модулем вращения - 1 шт.
- педаль - 1 шт.
- паспорт (РЭ601-005.00.00.000ПС) - 1 шт.
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

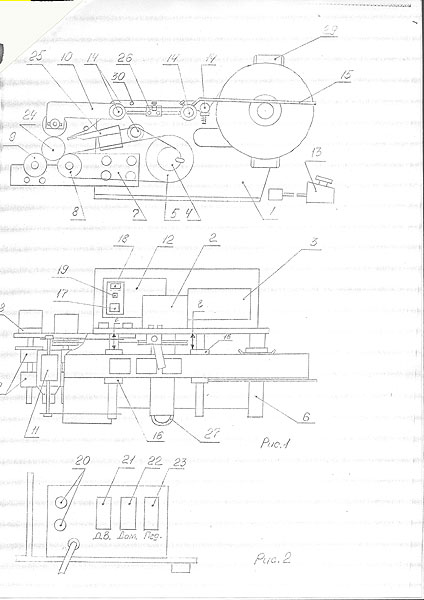

Машина состоит из (рис.1) - рамы 1, на которой установлены червячный редуктор 2, мотор 3, приводной барабан 4, с установленным на нем шкивом 5, барабана размотка 6, панели 7 с ведущими 8 и пасивными 9 роликами, рамки 10 с поролоновым прижимным роликом 11, блока управления (БУ) 12, педали 13, подключаемым кабелем с разъёмом. На раме также установлены отклоняющие неподвижные стержни 14. Первый из них, вместе с укреплённым на нём П-образным профилем, является томозом для ленты с этикетками (для предотвращения провисания ленты в зоне датчика этикетки).
